Trabalho com o gráfico de relacionamentos

Use o gráfico de relacionamentos para criar, alterar e exibir os relacionamentos no arquivo de banco de dados.

Por padrão, o gráfico de relacionamentos exibe todas as tabelas do arquivo de banco de dados atual. É possível adicionar tabelas de outros arquivos (incluindo as fontes de dados ODBC), adicionar mais de uma ocorrência da mesma tabela ao gráfico ou remover tabelas do gráfico usando os botões descritos abaixo.

Você pode usar os atalhos de teclado de desfazer e refazer para incrementalmente remover ou substituir alterações no gráfico de relacionamentos. Para desfazer as alterações, pressione Ctrl+Z (Windows) ou Command-Z (OS X). Para refazer as alterações, pressione Ctrl+Z (Windows) ou Command-Shift-Z (OS X).

Para acessar o gráfico de relacionamentos:

1.	Com o banco de dados aberto, escolha o menu Arquivo > Gerenciar > Banco de dados.

2.	Na caixa de diálogo Gerenciar banco de dados, clique na guia Relacionamentos.

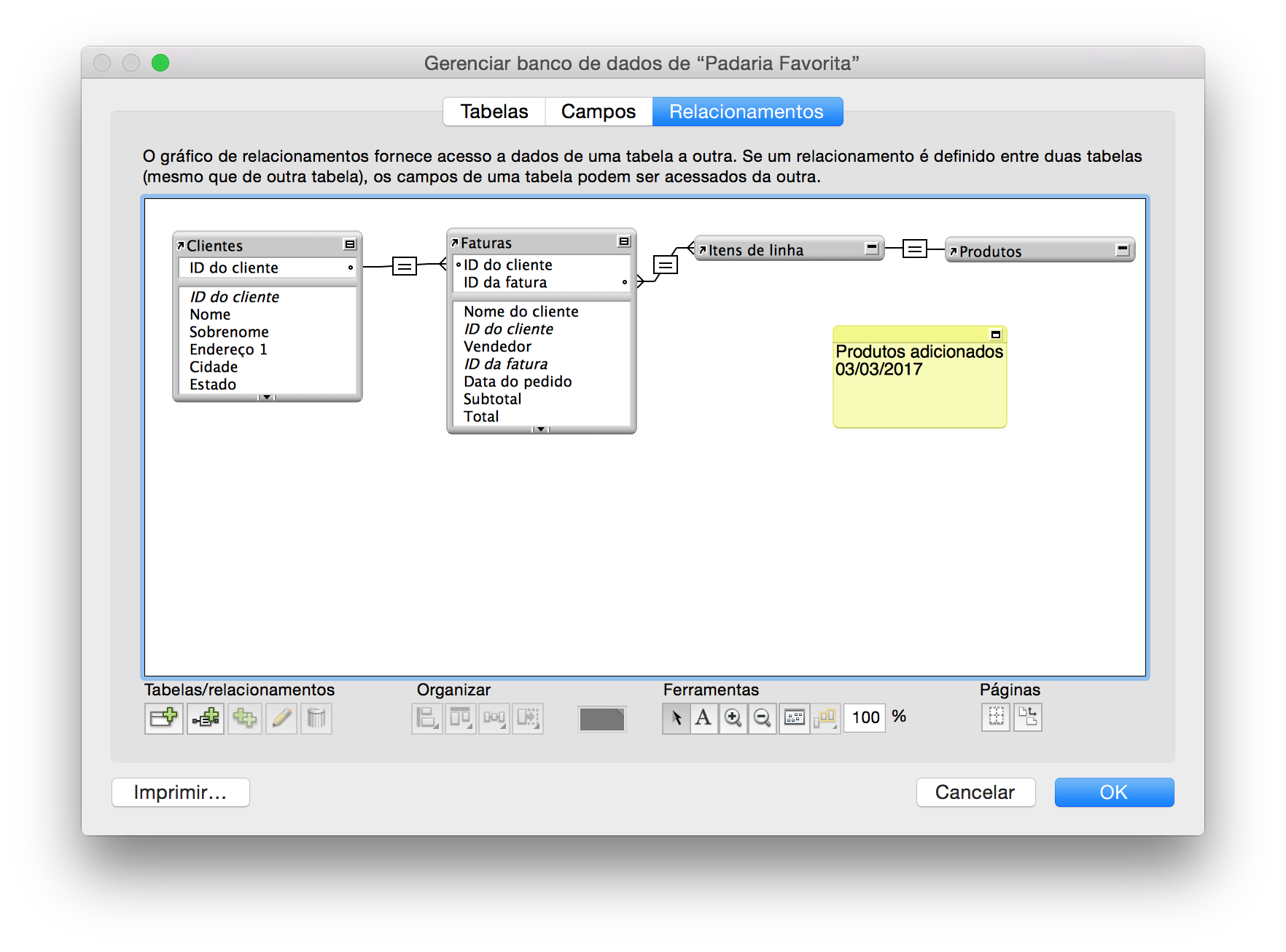

O gráfico de relacionamentos é exibido.

Botões do gráfico de relacionamentos



Clique em	Para
	Adicionar uma tabela ao gráfico de relacionamentos
	Criar um relacionamento
	Duplicar tabelas selecionadas (e relacionamentos) e notas selecionadas
	Editar o relacionamento selecionado, a ocorrência de tabela ou uma nota de texto no gráfico de relacionamentos
	Excluir os relacionamentos selecionados, ou as ocorrências de tabela ou as notas de texto no gráfico de relacionamentos
	Alinhar as bordas esquerdas, os centros as bordas direitas dos objetos selecionados
	Alinhar as bordas superiores, os centros ou as bordas inferiores dos objetos selecionados
	Distribuir os objetos selecionados horizontalmente ou verticalmente
	Redimensionar os objetos selecionados para a largura mínima, a altura mínima, a largura e altura mínimas, a largura máxima, a altura máxima, a largura e altura máximas
	Alterar a cor das tabelas ou notas selecionadas no gráfico de relacionamentos
	Escolher o cursor de seleção de objeto (cursor padrão)
	Adicionar uma nota de texto ao gráfico de relacionamentos
	Escolher o cursor de ampliação
	Escolher o cursor de redução de exibição
	Ajustar a ampliação do gráfico de relacionamentos para exibir todas as tabelas
	Selecionar tabelas relacionadas externas ou selecionar tabelas com a mesma tabela de origem
	Reduzir ou aumentar manualmente a exibição dos gráficos de relacionamentos, até 400%
	Mostrar quebras de página
	Mostra a caixa de diálogo Configurar impressão (Windows) ou Configuração de página (OS X)
Imprimir	Imprimir o gráfico de relacionamentos em várias páginas ou redimensionados para caber em uma página

Outros elementos de gráfico de relacionamentos



Elemento	Ação
	Exibe os nomes da tabela de origem e o arquivo de origem quando você move o ponteiro sobre o cabeçalho da tabela
	Alterna a exibição da tabela. Clique uma vez para recolher todos os campos, exceto os campos de correspondência. Clique novamente para recolher todos os campos, exceto o nomes da tabela. Clique novamente para reverter a tabela ao tamanho original.
	Alterna a exibição da nota de texto. Clique uma vez para recolher até a primeira linha de texto. Clique novamente para reverter a nota de texto ao tamanho original.
	Indica que o campo de correspondência está disponível para vários registros
	Indica que o campo de correspondência pretende fazer a correspondência com um único registro; um valor inserido automaticamente, por exemplo
	Indica que a associação não pode ser feita. Por exemplo, um campo de correspondência está ausente ou é um campo não indexado (por exemplo, um campo calculado não armazenado ou um campo global), ou a tabela mais próxima ao indicador está ausente ou indisponível.
	Exibe o operador relacional ou para um relacionamento com vários critérios
